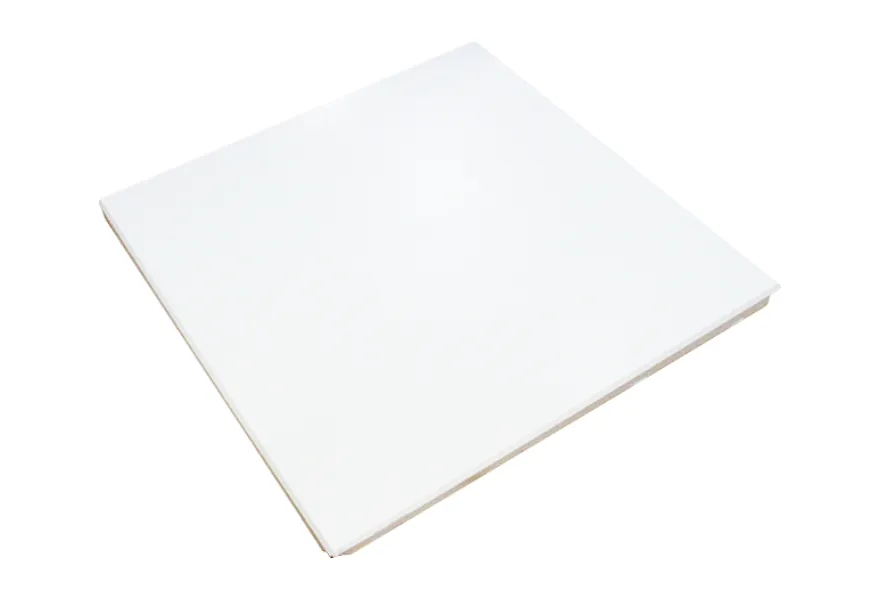

평판FLAT
가장 기본이 되는 사각 평판입니다. 어떤 공간에도 깔끔하게 어울립니다.
600 × 6000.4T 갈바륨 강판
국내 최초 내진 1.8G지하이중벽 마감 시스템
내진 DMC
벽체 시스템
내진 DMC BAR 시스템으로 완성하는 지하이중벽의 기준
DMC 패널과 내진 DMC BAR가 하나의 구조로 결합된 벽체 시스템 —
국내 최초 내진성적과 불연 1급 · 내습 · KS 성능을 함께 담았습니다.
01내진국내 최초 1.8G
02내습내습성 보유
03불연1급 불연
04KS산업표준화법 준수
ZENFIX DMC WALL SYSTEM
보기 좋은 벽보다
버티는 벽
지하 벽은 결로와 외부 침투수를 관리하는 동시에, 지진에 의한 마감재 탈락까지 고려해야 합니다.
DMC는 KS 경량철골, 내진 DMC BAR, 갈바륨 강판 패널을 결합해 이 모두를 해결했습니다.
600 × 600, 한 장 한 장이
모여 하나의 벽이 됩니다.
PART 011.8G 내진 시스템
국내 최초 1.8G
내진 DMC 벽체배수판
지하공간의 벽체는 결로와 외부 침투수를 관리하는 동시에, 지진에 의한 마감재 탈락까지 고려해야 합니다. DMC는 KS 경량철골, 내진 DMC BAR, 갈바륨 강판 패널을 결합해 국내 최초 내진 벽체배수판 1.8G를 완성했습니다.
상담 전화 1644-3482내진의 중요성
벽체에도 내진이
필요한 이유
지진 때 내진 설계가 없는 벽체·천장 마감재는 탈락하거나 무너집니다. 떨어진 판넬과 부자재는 차량 파손과 인명 피해, 설비 사고로 이어집니다.
01 · 탈락
벽체가 떨어집니다
내진 시스템이 없는 마감재는 진동에 결착부가 풀리며 탈락합니다.
02 · 붕괴
마감 구조가 무너집니다
탈락이 이어지면 벽체·천장 마감 전체의 무너짐으로 커집니다.
03 · 피해
차량·설비·사람이 다칩니다
떨어진 패널은 차량 파손, 설비 오작동, 인명 사고로 직결됩니다.
내진 설계가 꼭 필요한 곳지하주차장기계실전기실전기차 충전구역설비실
구조
3개의 층이
하나처럼 움직입니다
KS 인증 자재로 완성한 표준 내진 구조입니다. 흔들림을 구조 전체로 고르게 나눠 받습니다.
A
KS 50형 스터드 · 런너
KS 규격 경량철골로 골조를 세웁니다. 전국 어디서나 구할 수 있습니다.
B
내진 DMC BAR (클립바)
스터드·런너에 600mm 간격으로 결합해 지진 하중을 구조 전체로 분산합니다.
C
0.4T 갈바륨 강판 패널
불연성과 내습성을 한 장에 담았습니다. 한 장씩 떼고 붙일 수 있습니다.
내진 시험
진도 9에 대응하는
국내 최초 1.8G

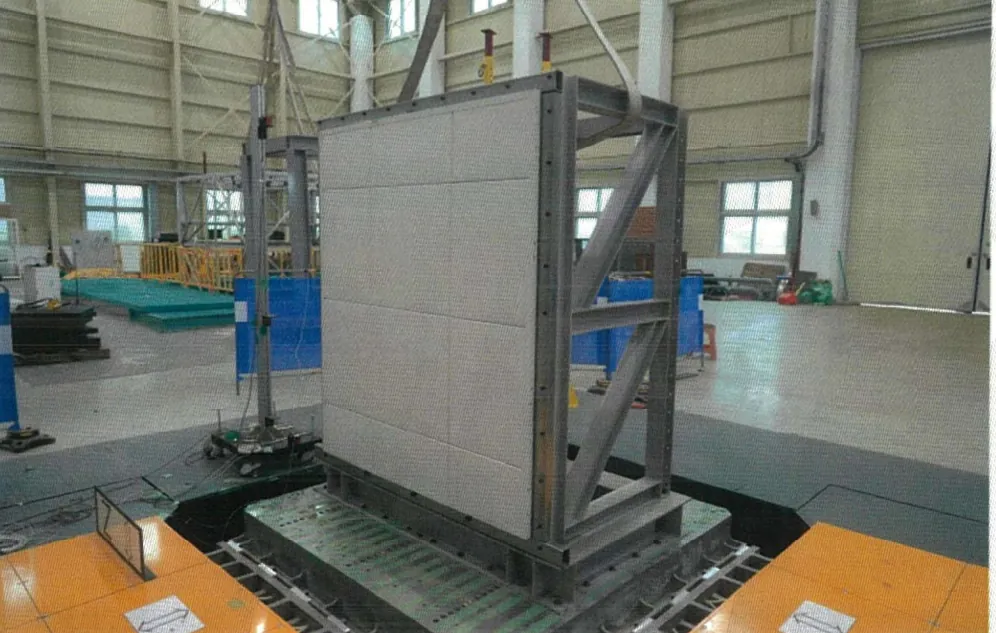

한국건설생활환경시험연구원(KCL) 진동대 위에 실제 벽체를 세우고 1.80g로 흔들었습니다.
실제 벽체를
그대로 흔들었습니다.
한국건설생활환경시험연구원(KCL) 진동대 위에 실제 벽체를 세우고 비구조요소 내진 기준으로 가진했습니다.
- 시험기관
- KCL 한국건설생활환경시험연구원
- 성적서 번호
- CT26-057535K
- 시험 기준
- ICC-ES AC156:2020
- 내진시험
- SDS 1.80g
- 결과
- 이상 없음
시험성적서 · 인증
성적서와 인증서,
모두 공개합니다
안전을 위한 자재라면 증빙이 먼저입니다. 공인 기관의 시험성적서와 인증서를 그대로 보여드립니다.

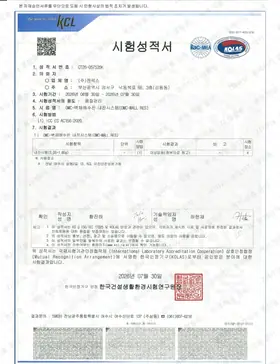

내진 시험성적서KCL · ICC-ES AC156 · 1.80g

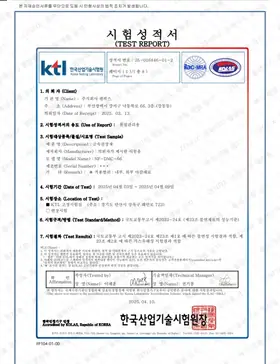

불연 시험성적서KTL · KS F ISO 1182

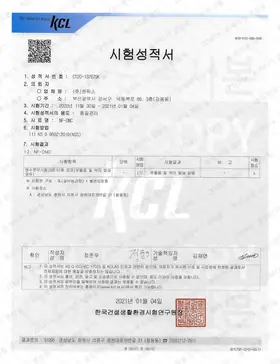

염수분무 시험성적서KCL · KS D 9502 · 500시간

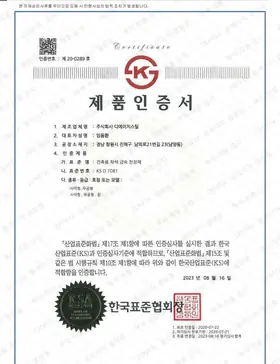

KS 제품인증패널 자재 · KS D 7081

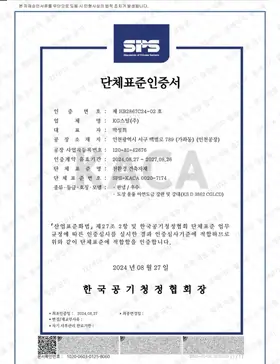

HB 친환경 인증도장강판 · 단체표준01내진
0G
국내 최초, 진도 9에 대응합니다
KS 자재에 내진 DMC BAR를 결합해 1.80g 진동대 시험을 이상 없이 통과했습니다.
02불연
0℃
불에 타지 않는 불연 1급
용융점이 1,530℃에 이르는 금속 패널이라 고온에서도 형태를 유지합니다. 준불연을 넘어 불연 등급을 받았습니다.
03내습
0시간
젖어도 녹슬지 않습니다
갈바륨 코팅 강판이라 습기와 부식에 강합니다. 500시간 염수분무 뒤에도 부풀음과 박리가 없었습니다.
PART 02DMC 패널
불연 성능으로 완성한
내진 DMC 벽체배수판
내진 DMC 벽체배수판은 기존 지하 이중벽에 쓰이던 시멘트 블록의 긴 공사기간과 고비용, PVC 벽체의 화재 취약성을 보완하기 위해 자체 개발한 지하이중벽 마감재입니다.
상담 전화 1644-3482제품 라인업
공간에 맞게
4가지 중에 선택하십시오
불연 시험을 통과한 0.4T 갈바륨 강판으로 만듭니다. 600 사각 평판을 기본으로 흡음·디자인 사양을 고르고, 마름모 패널까지 더해 공간별 패턴과 기능을 구성합니다.

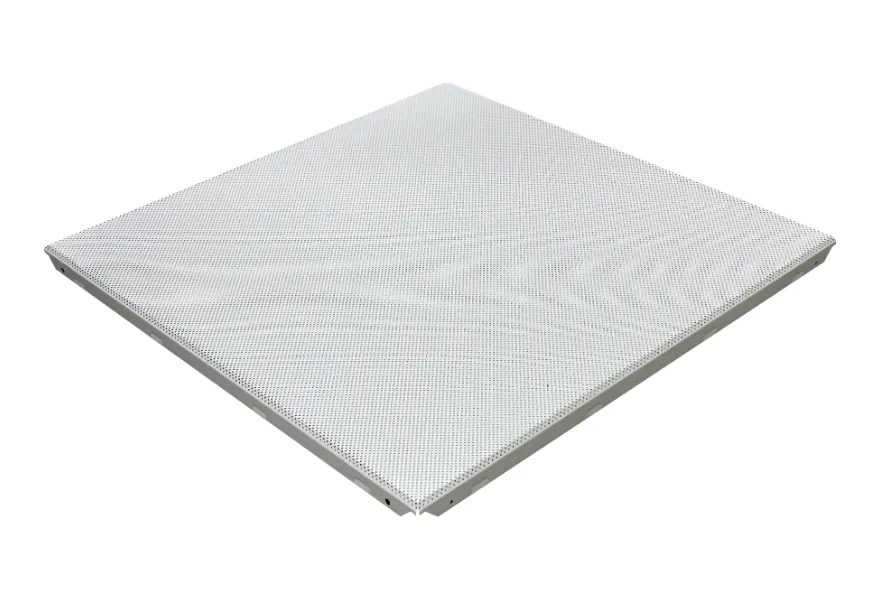

흡음ACOUSTIC
소리를 흡수하는 흡음 패널입니다. 기계실·주차장의 울림을 줄입니다.
600 × 6000.4T 갈바륨 강판

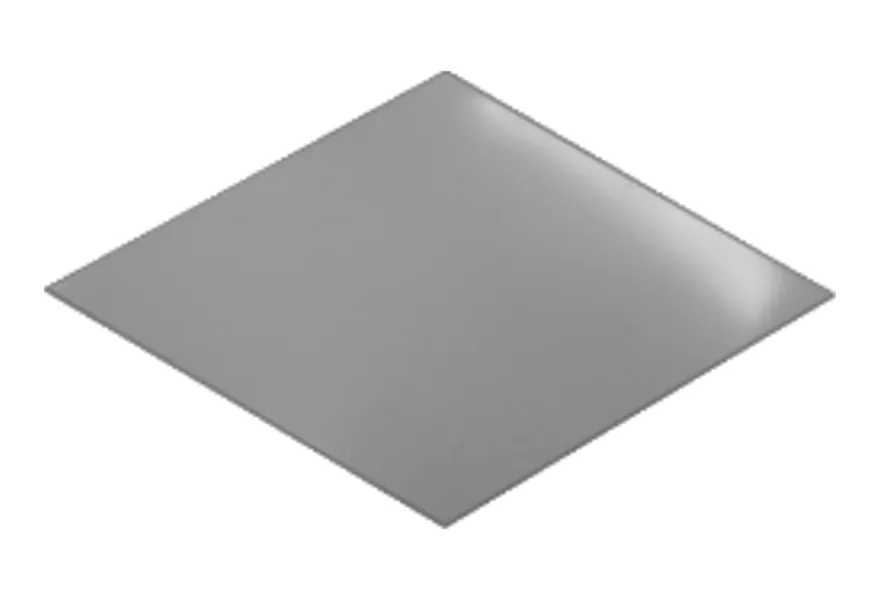

마름모RHOMBUS
평판과 조합해 화살표·패턴을 만듭니다. 주차장 동선 안내에 적합합니다.
439 × 5150.4T 갈바륨 강판

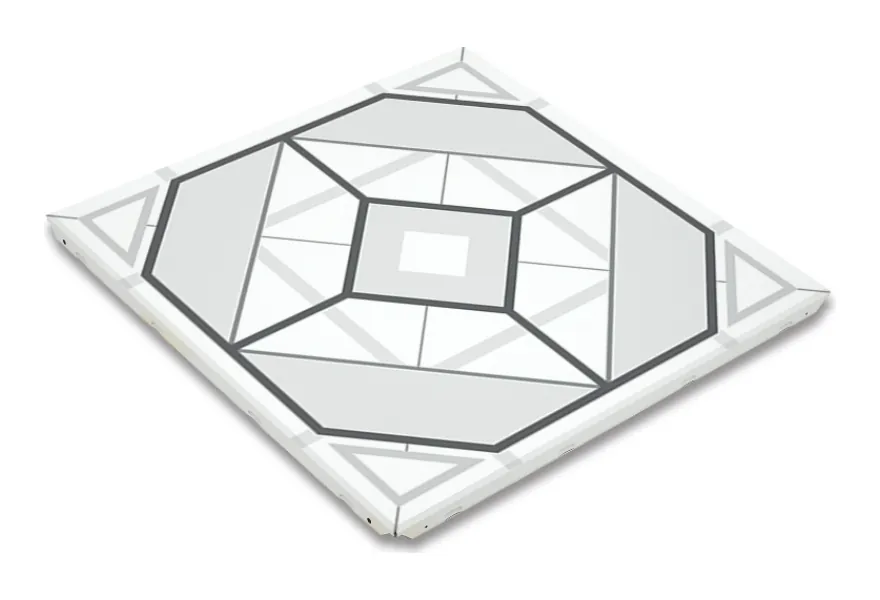

디자인DESIGN
패턴이 들어간 디자인 패널로 공간에 개성을 더합니다.
600 × 6000.4T 갈바륨 강판
모던한 컬러감으로
분위기에 맞게 선택하십시오

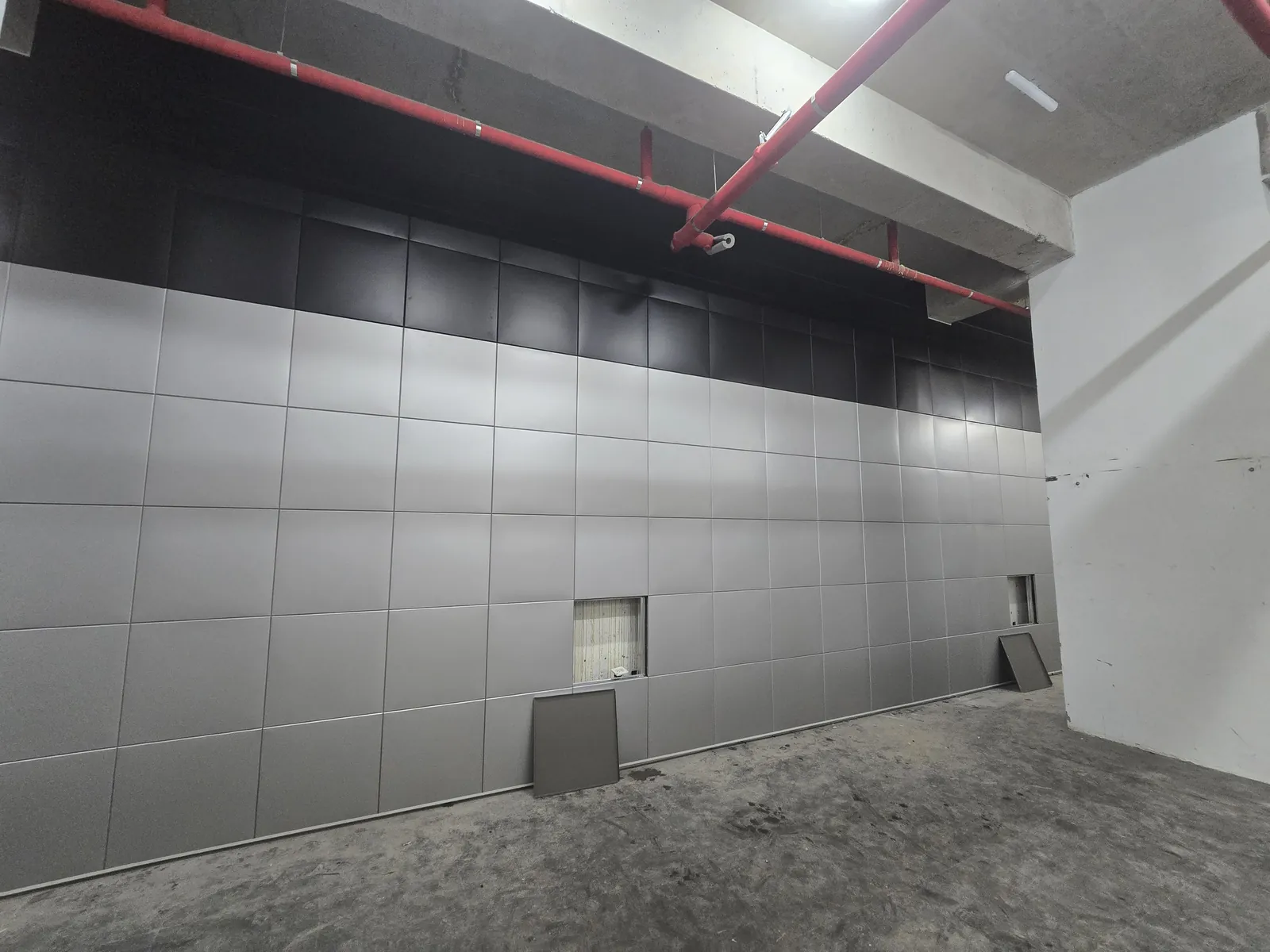

현장 조건에 맞춰 색상과 규격을 주문 제작합니다. 두 가지 색을 나눠 쓰는 투톤도 가능합니다.

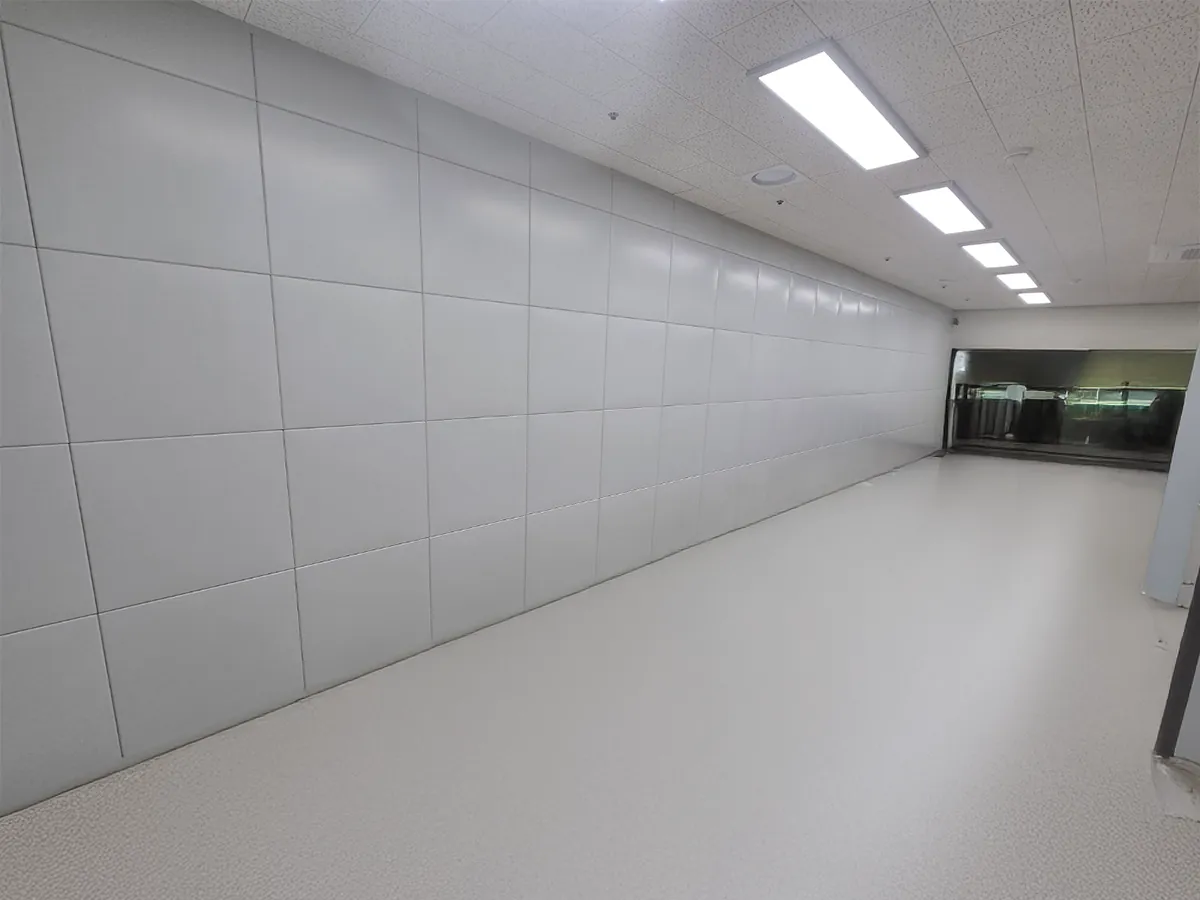

- 화이트불연 · 준불연

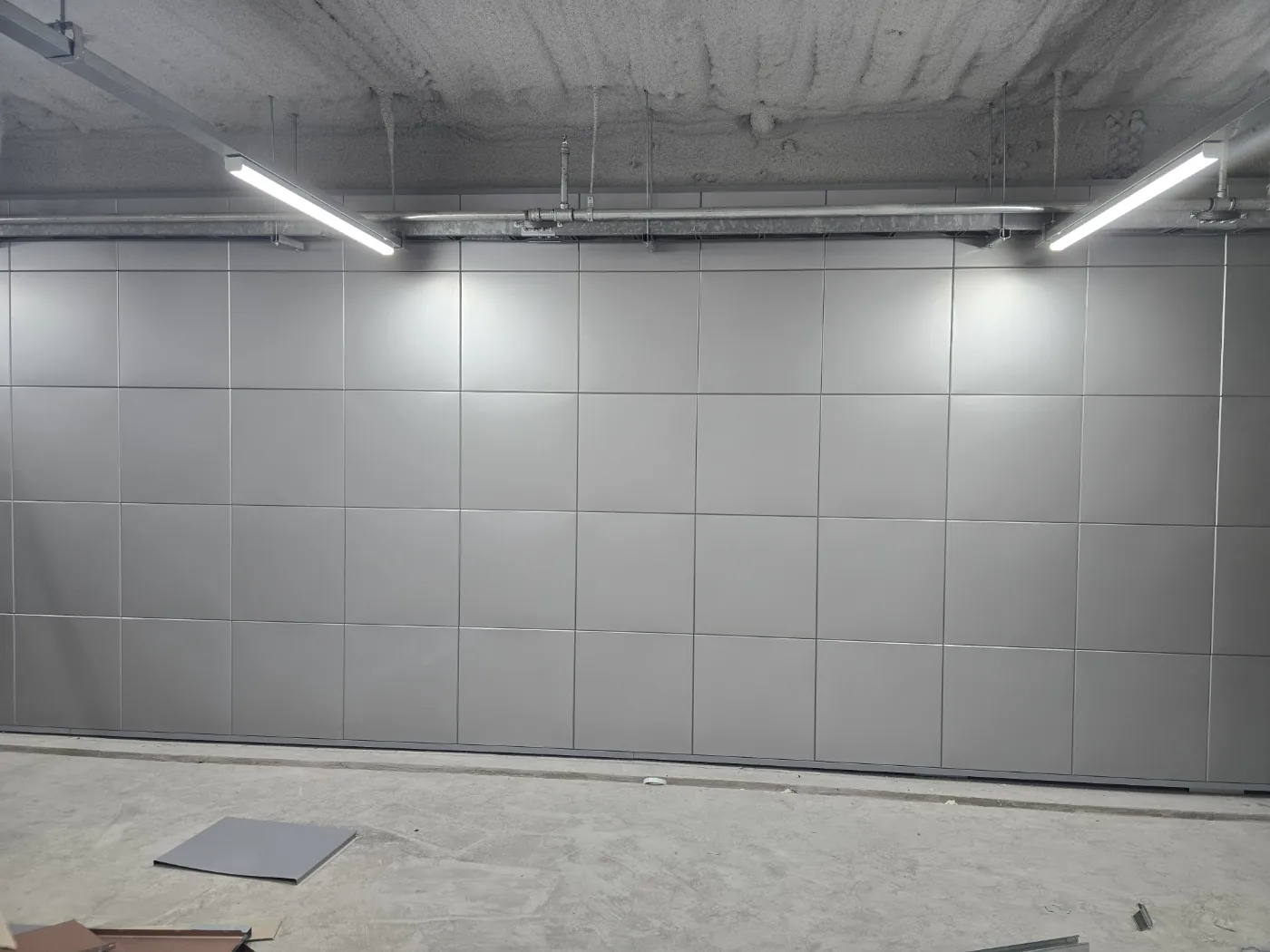

- 실버불연 · 준불연
- 아이보리준불연
- 블랙준불연
그 밖의 색상도 문의해 주십시오.
화이트
불연 1급
벽이 불쏘시개가
되지 않도록
PVC 마감은 작은 불씨도 큰불로 키우고 유독가스를 냅니다. DMC는 조적 벽체의 가장 큰 장점인 불연성을 금속으로 대체해, 화재가 번지는 것을 막습니다.
전기차 충전구역기계실 · 전기실설비실지하주차장

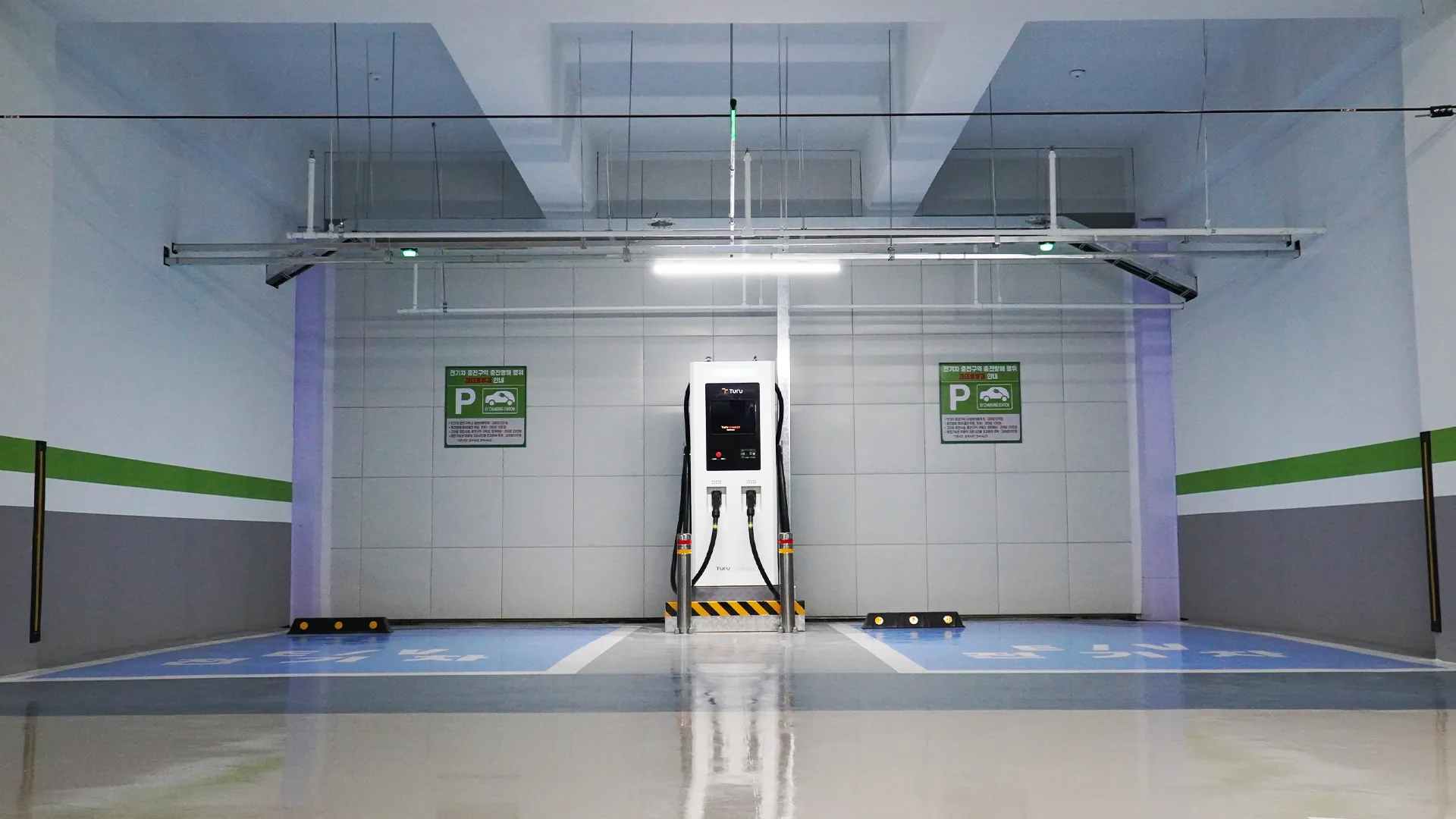

공영주차장 전기차 충전구역
친환경 UV 인쇄
벽이 그대로
안내판이 됩니다
불연과 내진 위에 더한 친환경 UV 인쇄입니다. 화학물질 사용을 최소화하고, 로고·패턴·안내 사인을 패널에 바로 입혀 따로 칠할 필요가 없습니다. 마름모 패널로 화살표를 만들어 차량·보행 동선을 안내할 수도 있습니다.

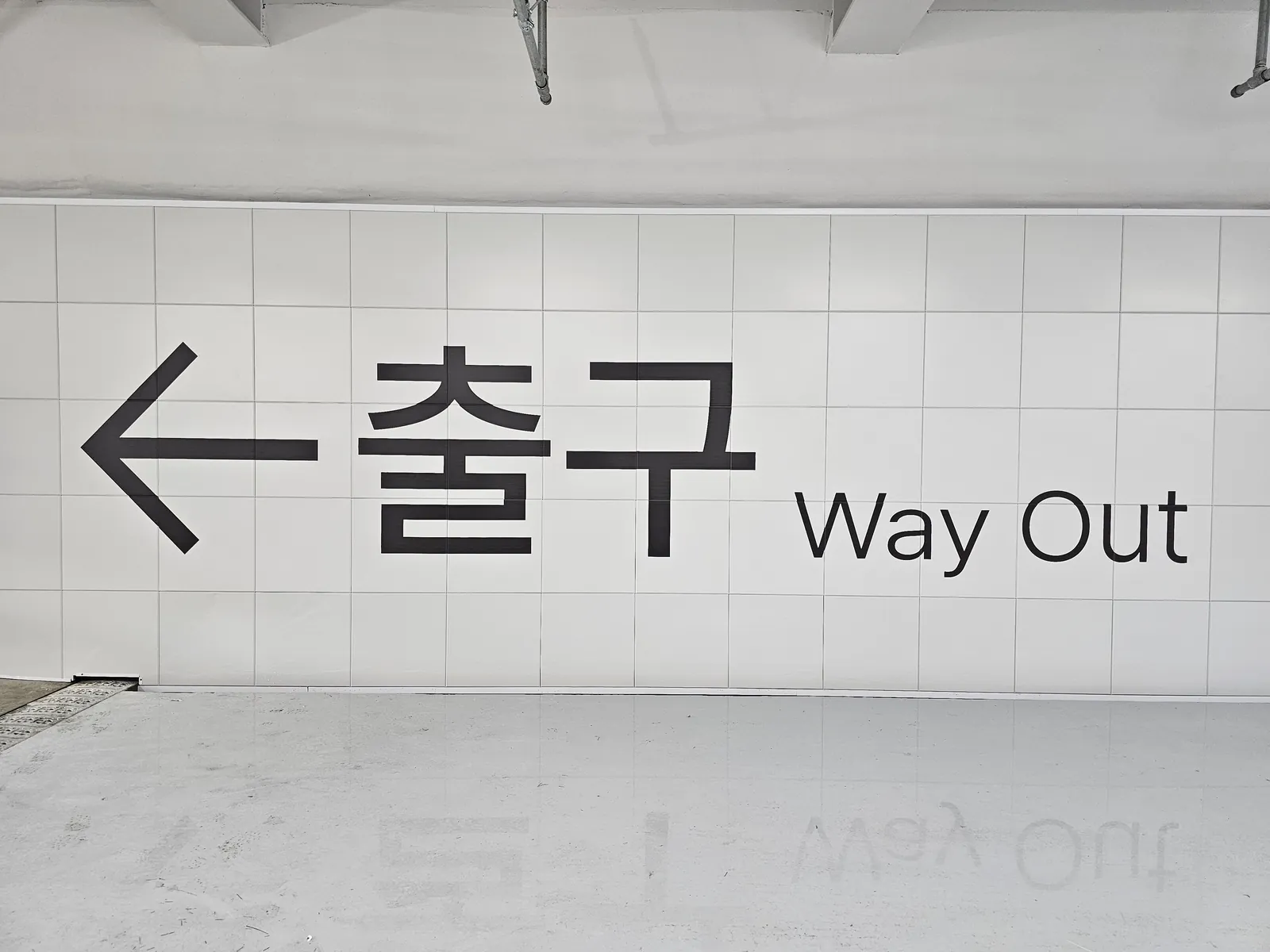

출구 안내
공영주차장

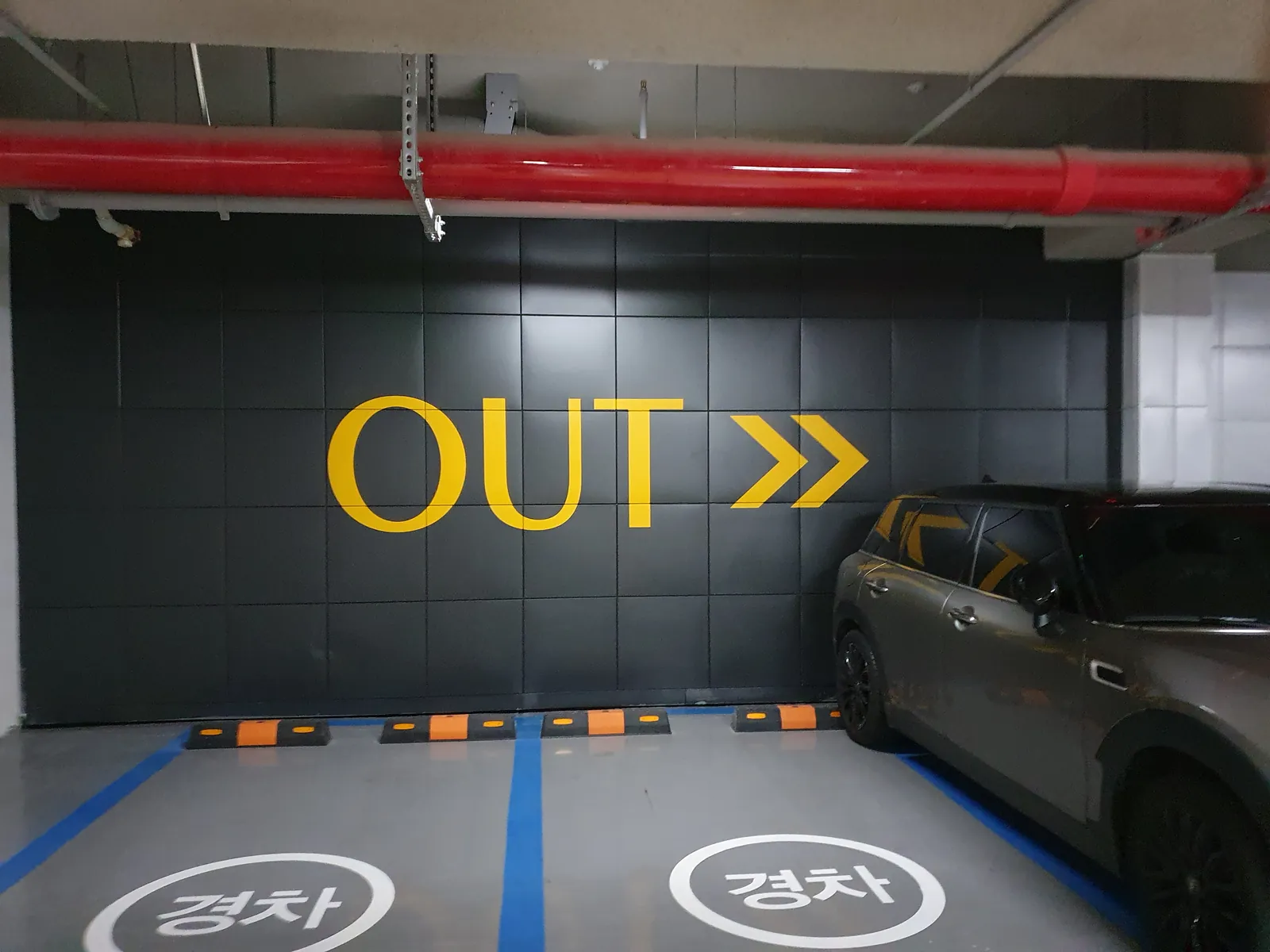

블랙 패널 · 출차 안내

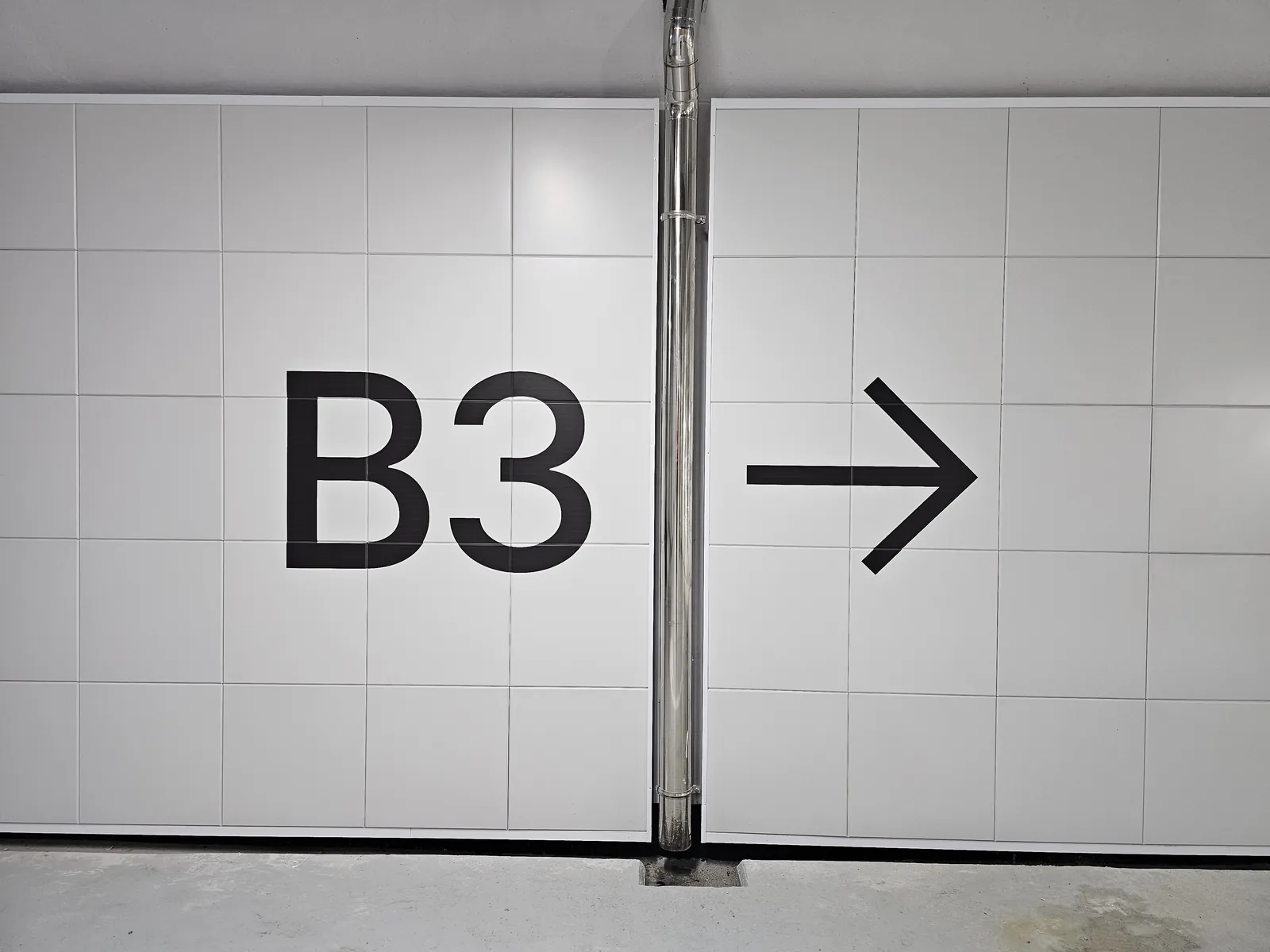

지하주차장
층 안내
공영주차장

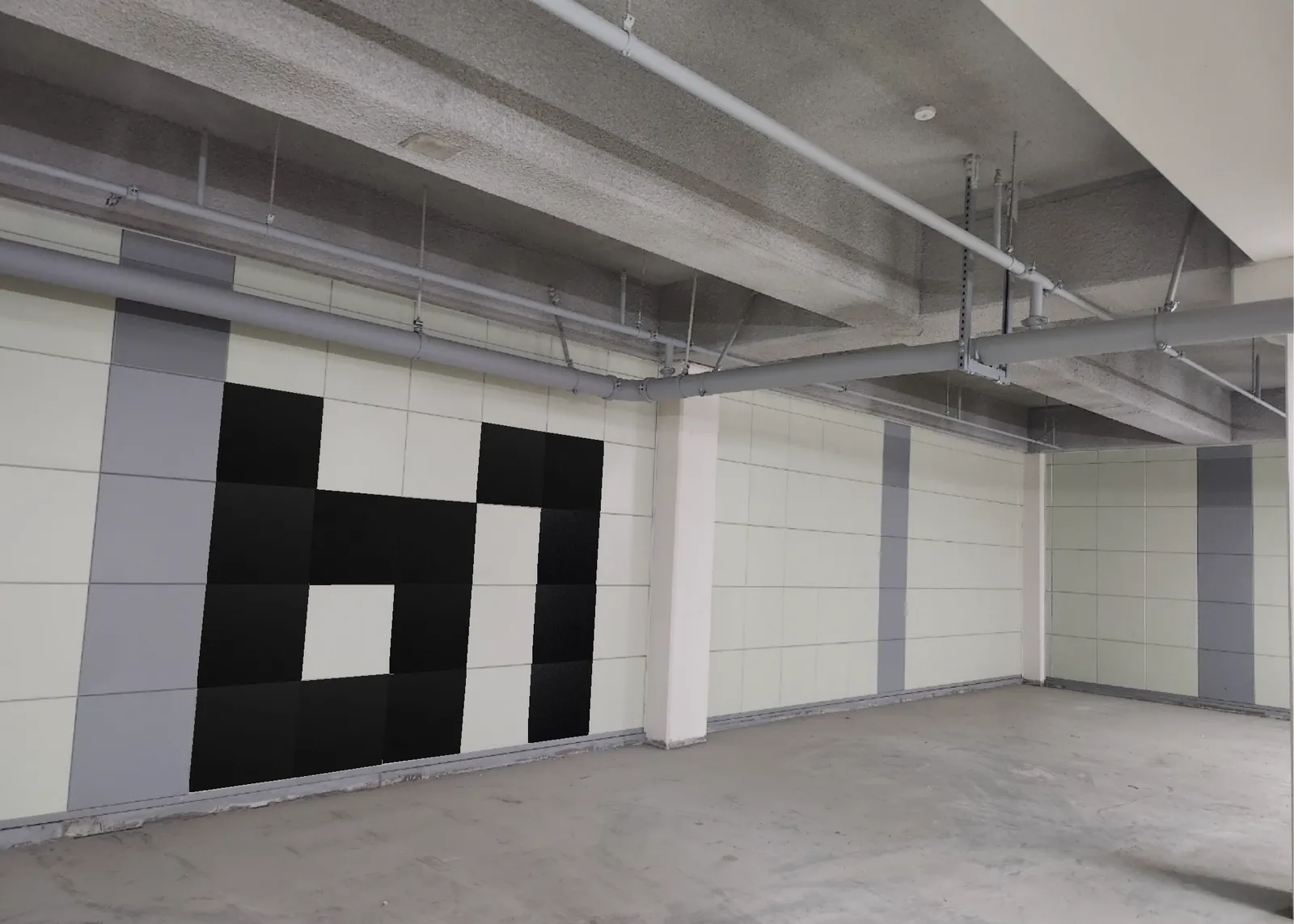

패널 조합 슈퍼그래픽
지하주차장

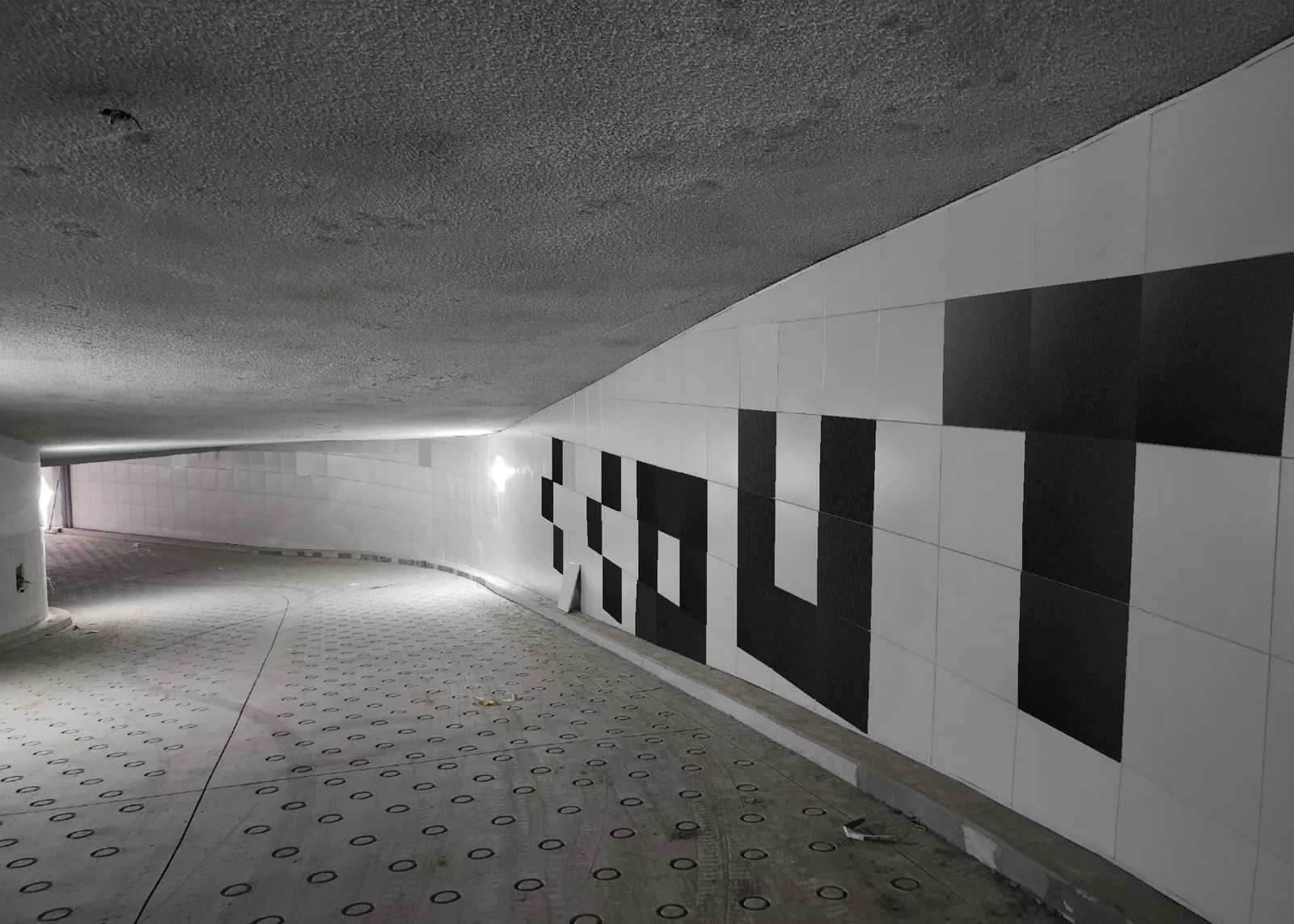

램프 슈퍼그래픽

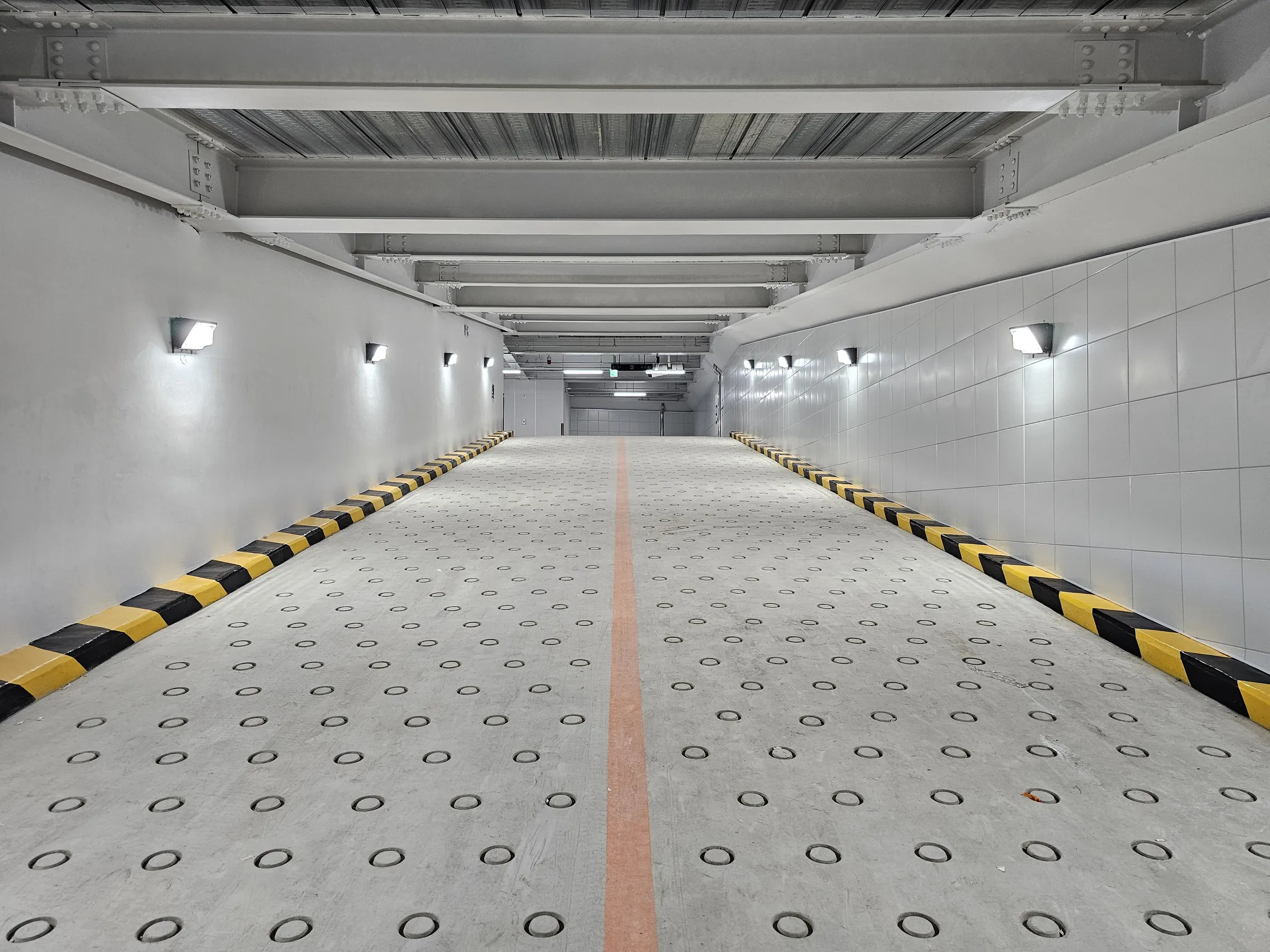

지하주차장 진출로
유지보수
망가진 한 장만
바꾸면 됩니다
PVC 배수판의 장점은 그대로입니다. 탈부착 방식이라 파손되거나 오염된 패널만 빼고 새 패널을 끼우면 끝입니다.

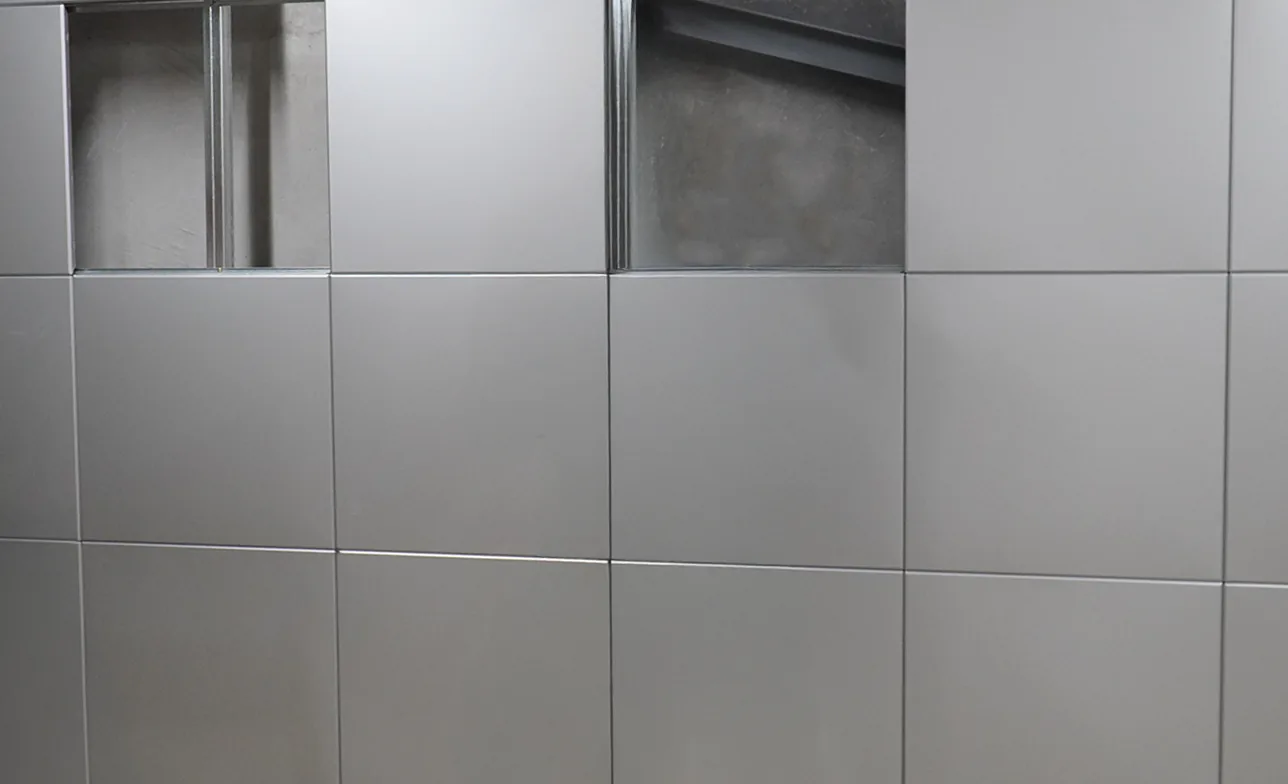

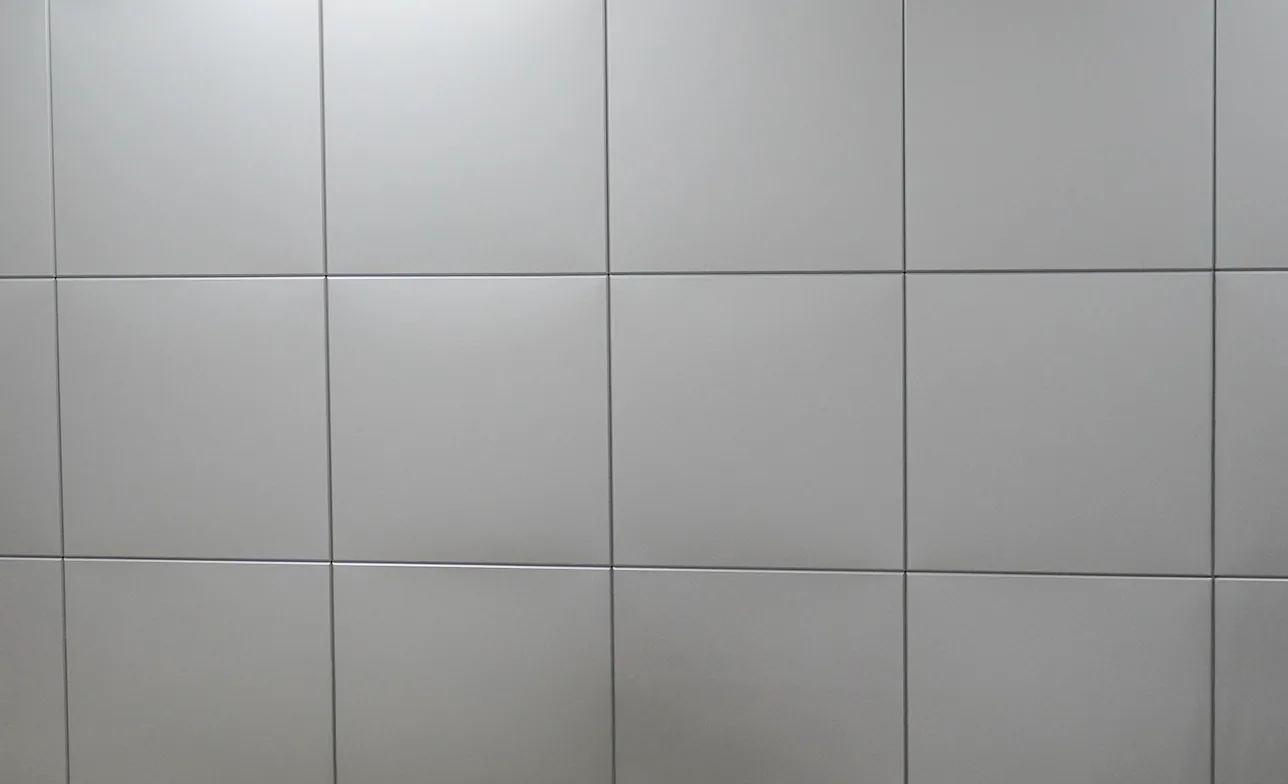

교체 전교체 후
좌우로 밀어서 비교해 보십시오
별도 공법이 필요 없습니다
특별한 시공법이나 보수법 없이 부분 보수가 가능합니다. 습기가 많은 지하일수록 유지보수가 쉬운 마감재가 필요합니다.
전국 어디서나 부품 수급
KS 자재를 쓰기 때문에 부품을 구하기 쉽고 유지관리가 간단합니다.
벽체 비교
무엇이 다른지
한눈에 비교해 보십시오
| 내진 DMC 벽체배수판 | PVC 벽체배수판 | 시멘트블록 쌓기 | |
|---|---|---|---|
| 내진 | 1.8G · 진도 9 대응 | 없음 | — |
| 불연 | 불연 1급 | 가연성 · 유독가스 | 불연재 |
| 공법 | 건식 | 건식 | 습식 · 동절기 시공 불가 |
| 시공 속도 | 블록 공법 대비 2.5배 | 빠름 | 느림 · 하루 시공높이 1.2m |
| 부분 보수 | 쉬움 · KS 표준 | 보통 · 비표준 제품 | 어려움 |
| 시공 두께 | 100mm | 80mm | 150mm |
| 폐기 | 재활용 | 산업폐기물 | 산업폐기물 |
| 공사비 | 45,500원/㎡ | 34,000원/㎡ | 45,000원/㎡ |
DMC 공사비는 500㎡ 예가 기준입니다. 면적별 단가는 면적별 일위대가에서 볼 수 있습니다.
시공
4단계면 끝납니다
규격화된 KS 부품이라 특수 공구 없이 시공합니다. 하루 시공높이가 1.2m로 제한되는 시멘트 블록 공법보다 작업 속도가 2.5배 빠릅니다.
01

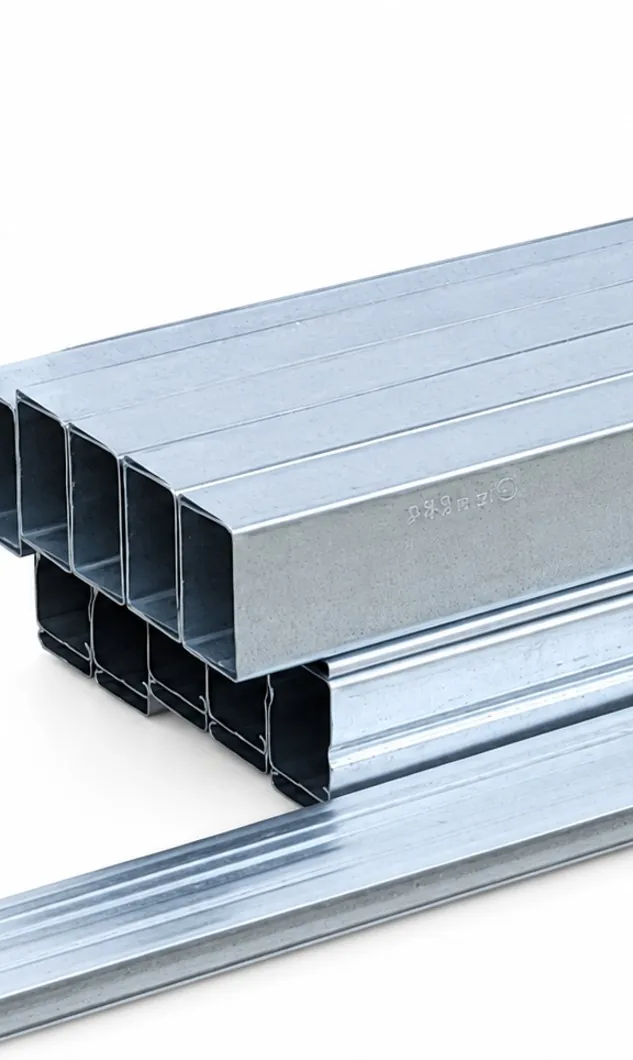

KS 자재 준비
시공 면적에 맞게 KS 자재를 준비합니다.
02

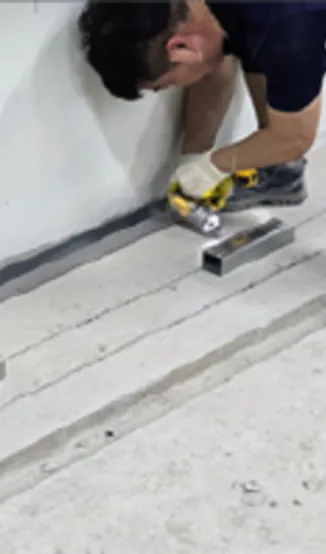

런너 설치
수평에 맞춰 상·하부 런너를 고정합니다.
03

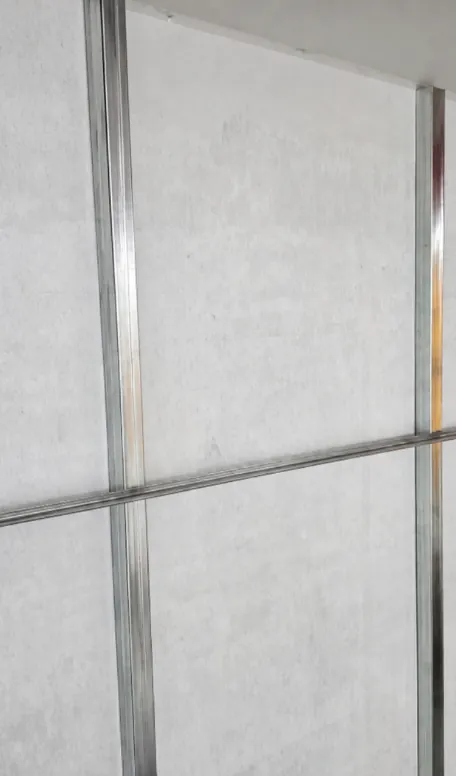

스터드 · BAR 설치
스터드로 세로축, 내진 DMC BAR로 가로축을 세웁니다.
04

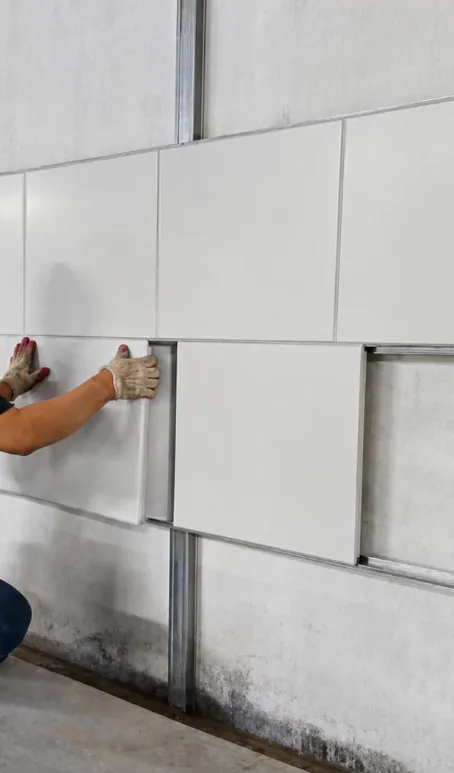

패널 결착
DMC 패널을 BAR에 끼워 마무리합니다.
설치 참조도 · A-003
런너와 스터드로 골조를 세우고,
내진 DMC BAR에 패널을 결착합니다
AB
- 1KS 50형 런너52 × 30 × 0.8T
- 2KS 50형 스터드50 × 45 × 0.8T
- 3내진 DMC BAR26 × 32 × 0.5T
- 4DMC 벽체배수판 (KS)600 × 600 × 0.4T
- 5상부 몰딩AL 30 × 30 × 30
- 6하부 몰딩AL 30 × 30 × 30
설계에 필요한 자료,
바로 받아 보십시오
상세도면(DWG) · 일위대가 · 자재승인서류가 필요하면 이메일로 요청하거나 1644-3482로 전화해 주십시오.
설계 담당자를 위한 시방 · 규격단위 mm
시방서 요약
- 01먹매김 후 상·하부 런너를 기준선에 따라 1,000 이내 간격으로 앵커 고정합니다.
- 02KS 스터드를 런너 사이 1,000 간격으로 세웁니다. 높이 4m 이상이면 보강브라켓을 더합니다.
- 03내진 DMC-BAR를 가로 방향 600 간격으로 직결양날피스 고정합니다.
- 04패널을 BAR에 압착 결착한 뒤 수직도·평탄도를 점검합니다. 허용오차는 9m당 10입니다.
자재 규격
- DMC 벽체배수판 (KS)
- 600 × 600 × 0.4T
- KS 50형 스터드
- 50 × 45 × 0.8T
- KS 50형 런너
- 52 × 30 × 0.8T
- 내진 DMC-BAR
- 26 × 32 × 0.5T
- 마감 몰딩 (AL)
- 30 × 30 × 30 × 0.7T
- 직결양날피스
- 8 × 16

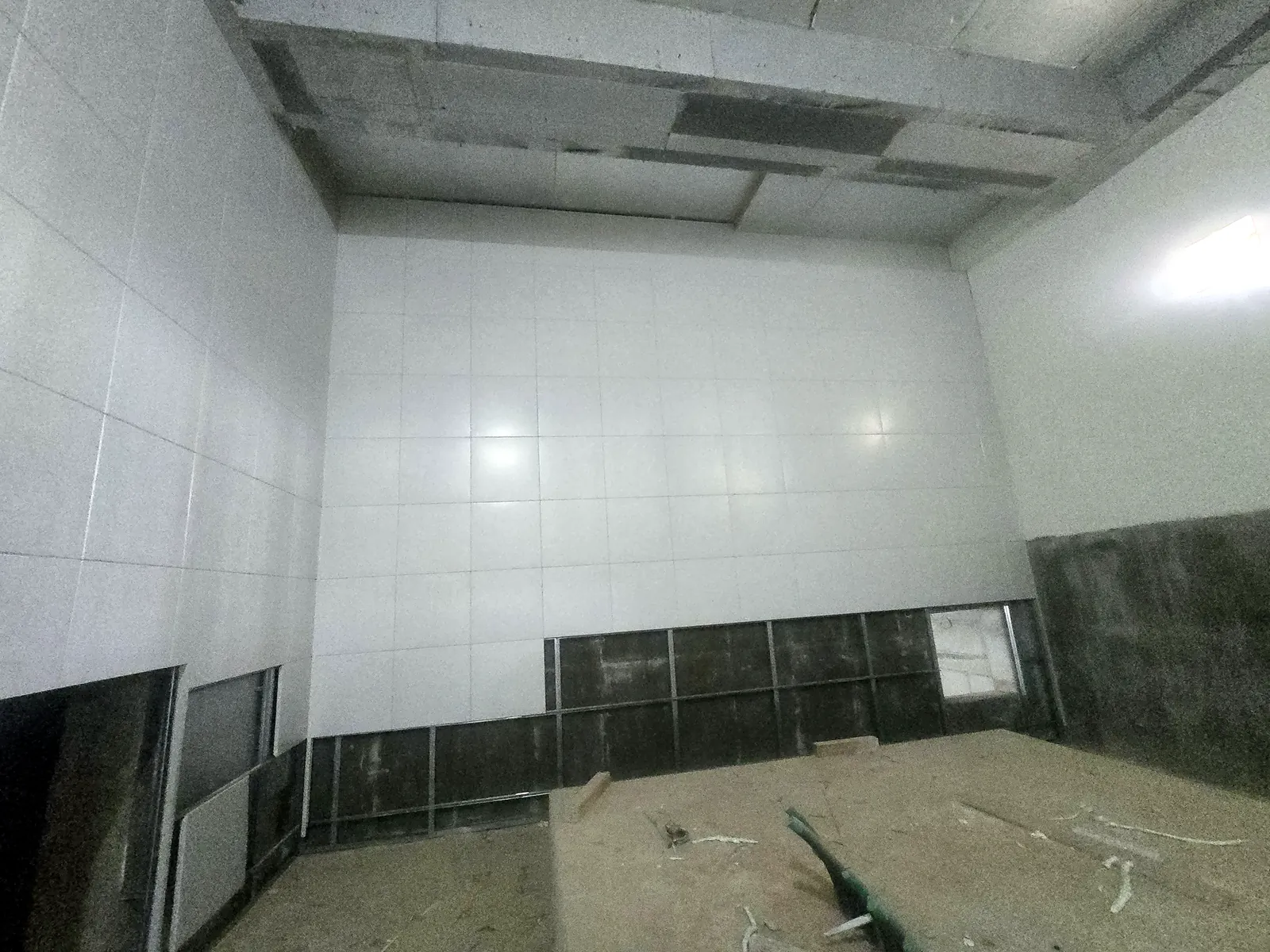

PART 03시공사례
현장이 증명한
내진 DMC 벽체배수판
공영주차장부터 학교·공동주택·의료시설·산업시설까지, 공간의 목적과 현장 조건에 맞춰 완성했습니다.
상담 전화 1644-3482시공사례
수많은 현장이 선택한
내진 DMC 벽체 시스템

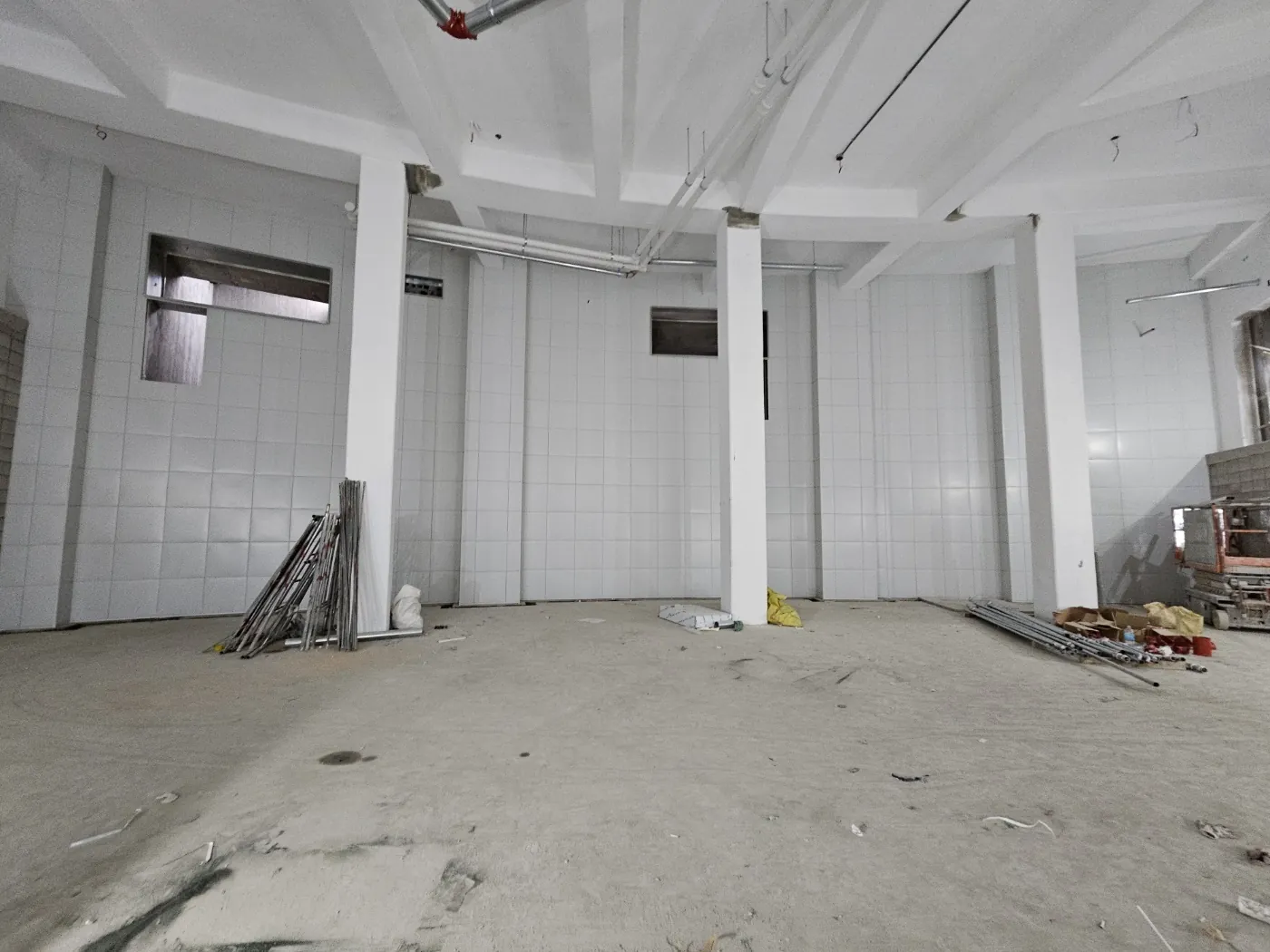

화이트

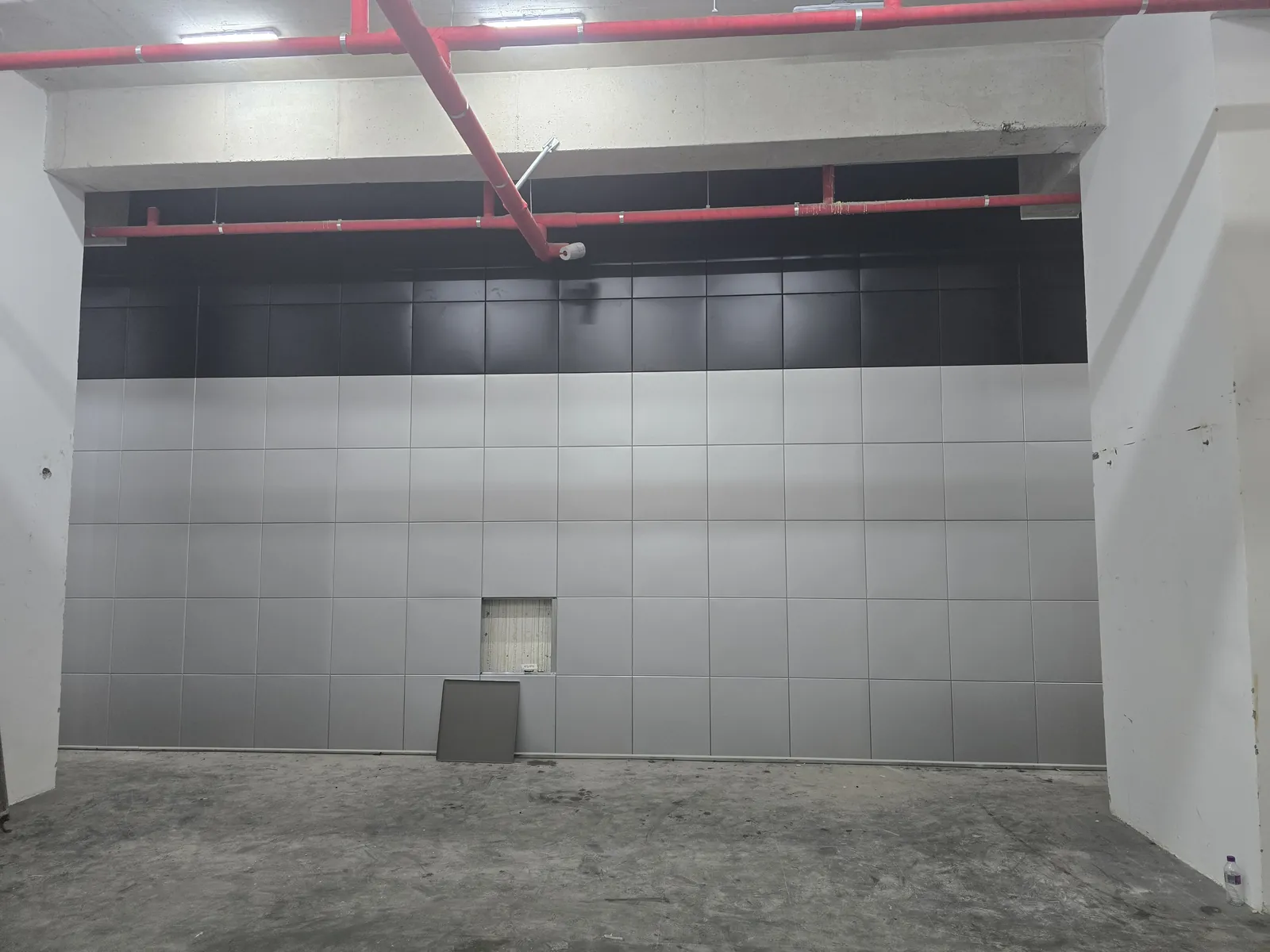

실버 + 블랙

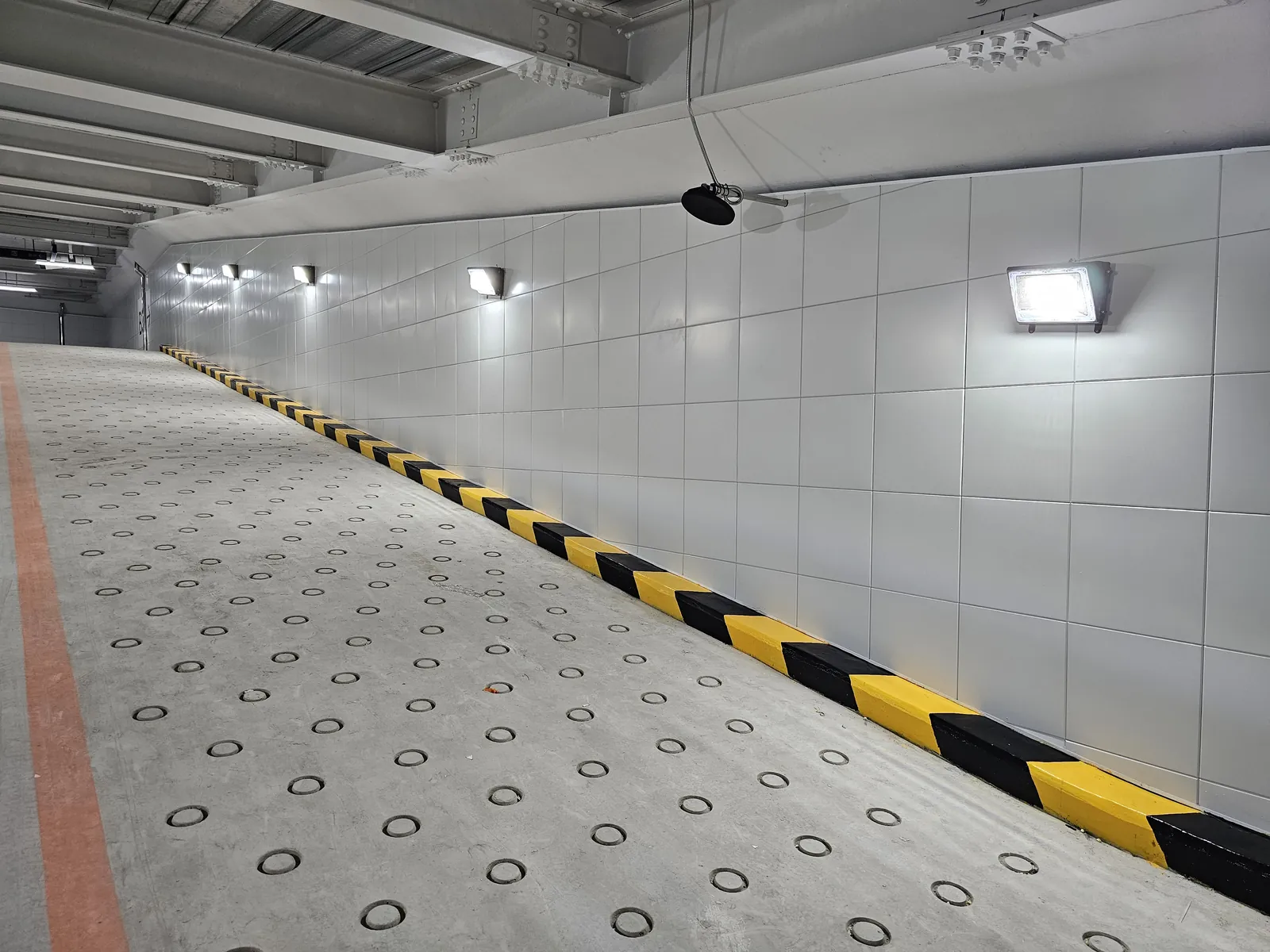

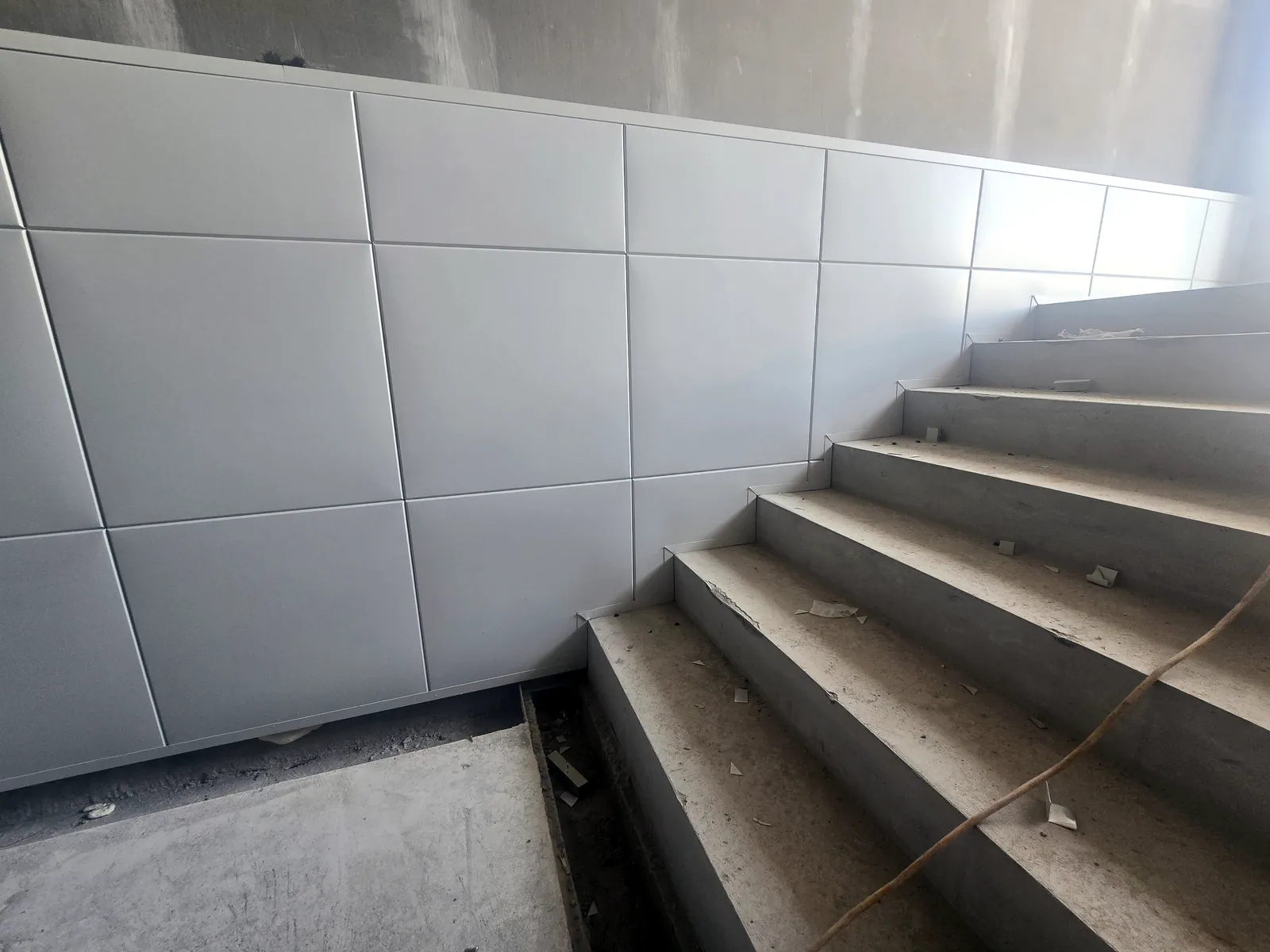

화이트

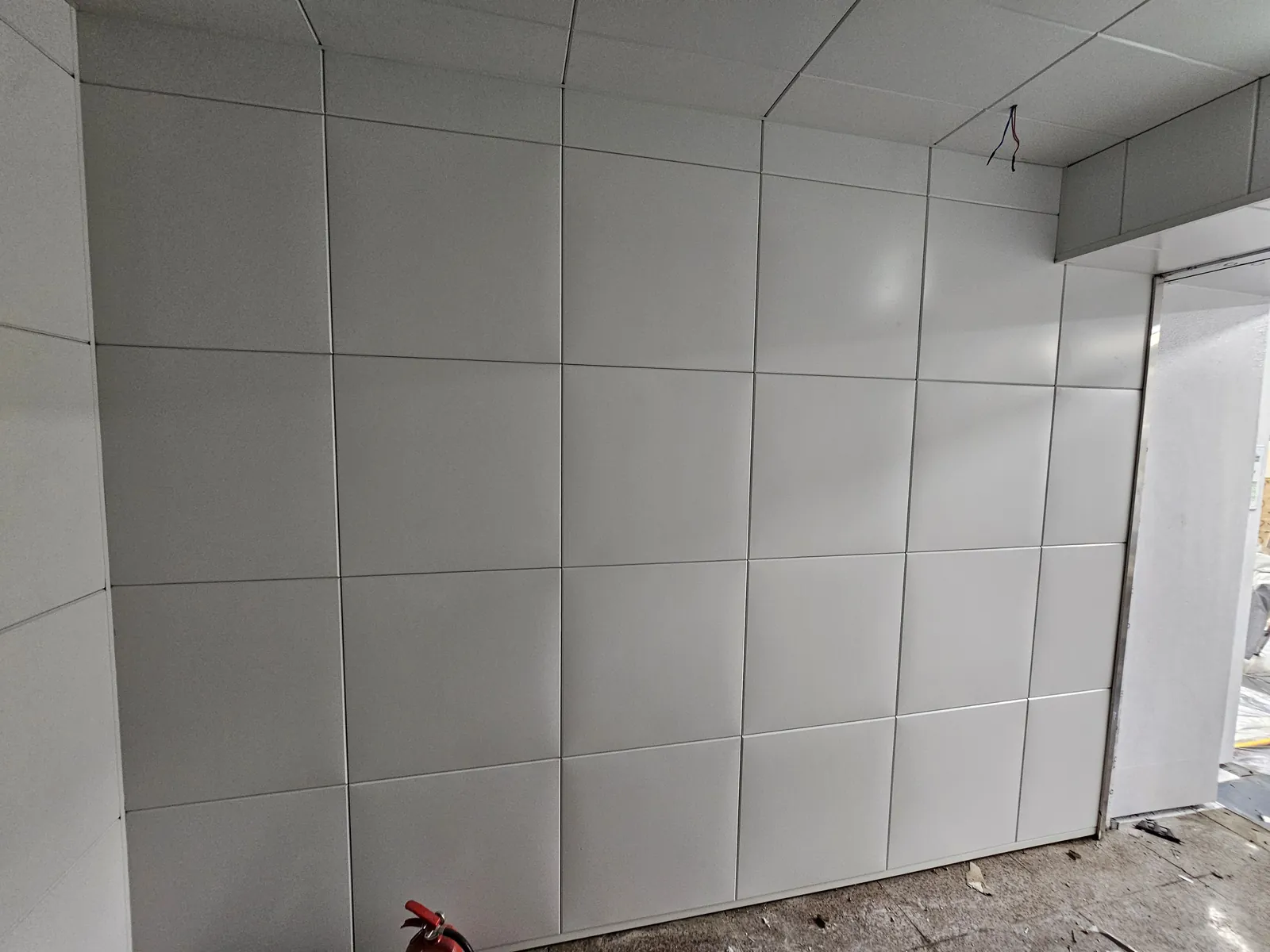

화이트

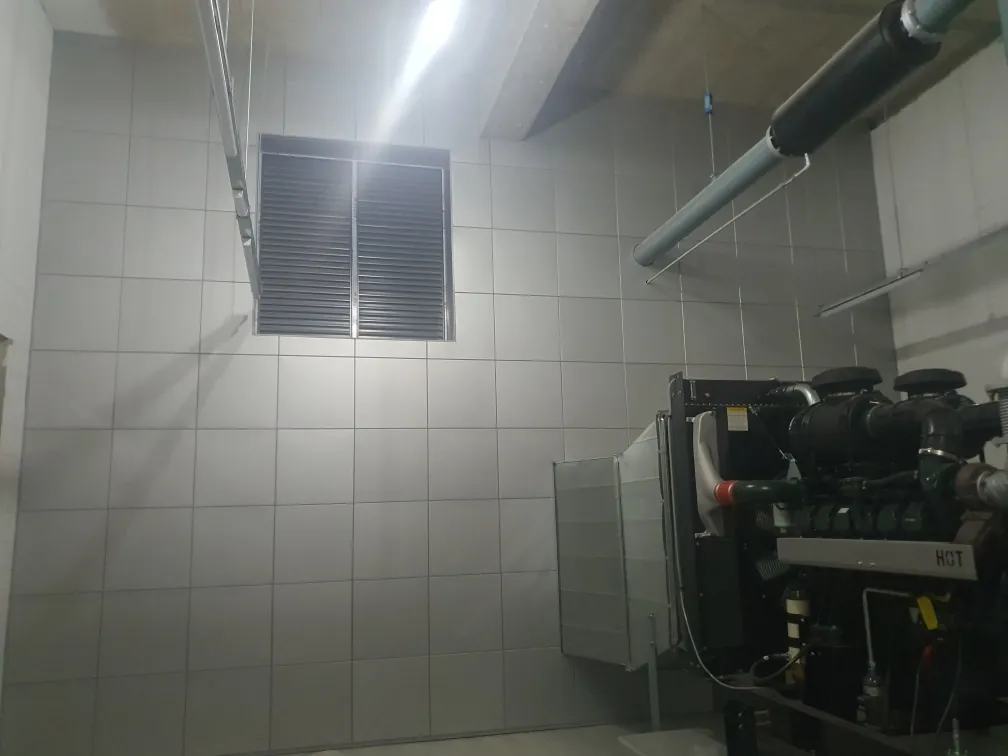

화이트

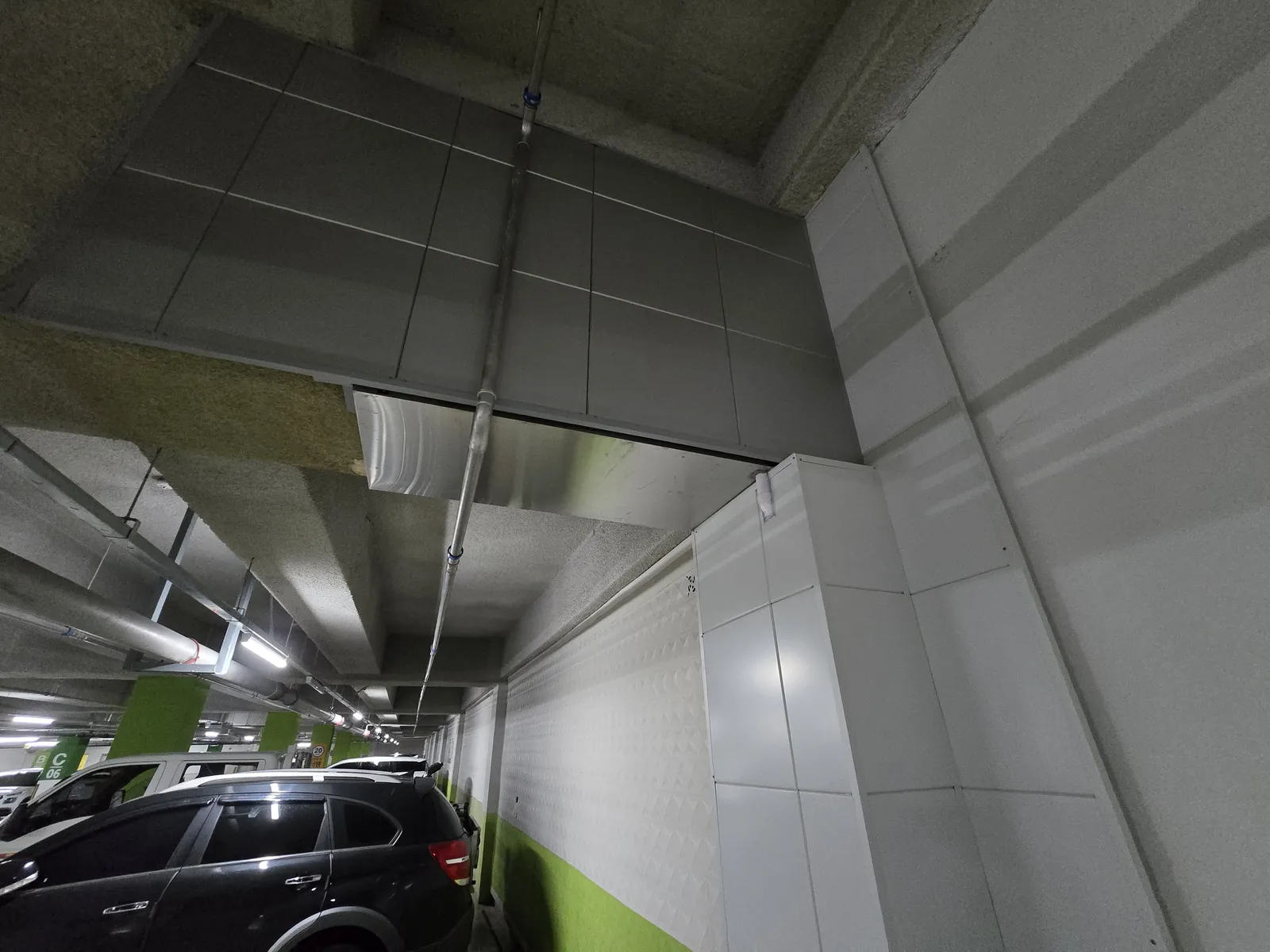

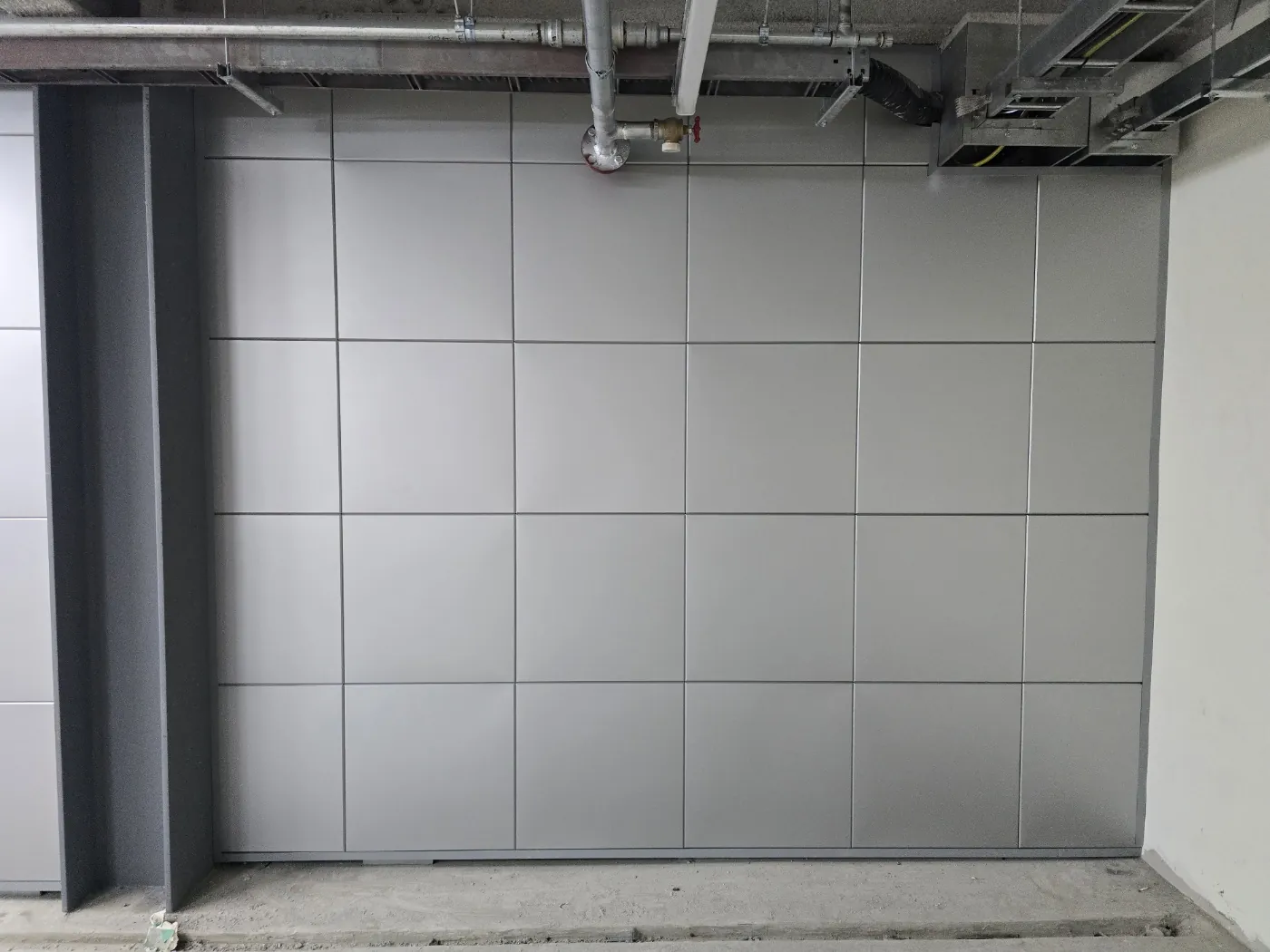

실버
화이트
실버

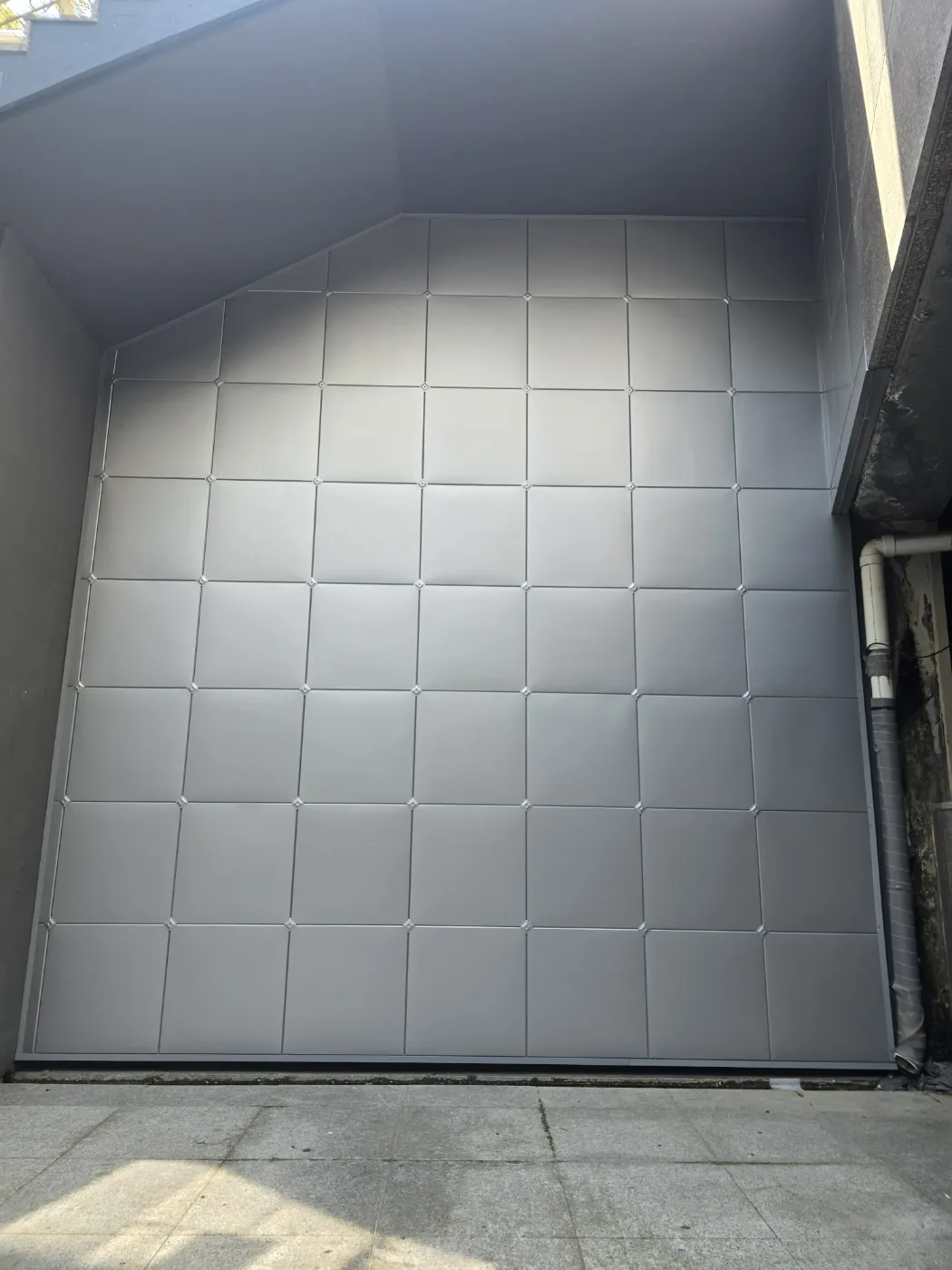

그레이
화이트PART 04견적 문의
내진 성능은 높이고
면적별 단가는 합리적으로
단순히 가장 싼 벽체를 고르는 것이 아니라, 지하공간의 안전·유지보수·시공성을 함께 확보하십시오. 처음부터 내진을 반영하면 나중에 벽체를 다시 뜯어고치는 비용을 줄일 수 있습니다.
상담 전화 1644-3482PRICE GUIDE
면적별 기준 일위대가
면적이 커질수록 시공 효율이 높아져 기준 단가는 낮아집니다.
면적별 기준 일위대가
면적이 커질수록 기준 단가는 합리적으로 낮아집니다.
| 시공 면적 | ㎡당 합계 |
|---|---|
| 100㎡ | 55,600원 |
| 200㎡ | 49,700원100㎡ 대비 −11% |
| 500㎡ | 45,500원100㎡ 대비 −18% |
| 1,000㎡ | 43,100원100㎡ 대비 −22% |
면적이 커질수록 시공 효율은 높아지고 기준 단가는 낮아집니다정확한 가격은 현장 조건을 확인한 뒤 안내해 드립니다
기준 일위대가이며, 부가세·운반비·양중비·보강비 및 현장 조건에 따라 최종 견적이 달라질 수 있습니다. 'ㄷ'자 몰딩(m당 2,700원)은 별도입니다.
도면이나 현장 사진을 보내주시면 더 빠르고 정확한 견적을 안내해 드립니다.
견적 절차
견적은
4단계로 끝납니다
01
현장 정보 남기기
현장 위치와 대략적인 면적만 알려주셔도 상담을 시작할 수 있습니다.
02
도면·사진 보내기
정확한 도면이 없어도 괜찮습니다. 현장 사진 한 장이면 충분합니다.
03
제품·시공 조건 검토
담당자가 패널 사양과 현장 조건을 함께 보고 최적의 구성을 검토합니다.
04
맞춤 견적 받기
현장 조건에 맞춘 예상 가격과 상담 내용을 빠르게 안내해 드립니다.
PART 05기업 소개
1명이라도 더
살린다
플라스틱 천장재는 화재 때 녹아 대피로를 막고 유독가스로 목숨을 위협합니다. 젠픽스는 불에 타지 않는 금속 천장재 DMC 개발로 시작해 불연·흡음·내진·내풍압·KS로 연구를 넓혀 왔고, 그 기술을 지하 벽체까지 옮겼습니다.
상담 전화 1644-3482ZENFIX
타지 않는 금속으로
사람을 지킵니다
학교와 관공서 납품을 전문으로 하는 건축자재 기업입니다. 금속 천장재에서 쌓은 불연·내진 기술로 지하 공간의 벽까지 안전하게 만들고 있습니다.
